当向人或设备充电的静电被释放到电子设备或组件时，施加电磁能量冲击; 因此，电容器必须具有恒定的ESD电阻或更高。
ESD抗性有三种测试方法：（1）HBM，（2）MM和（3）CDM，如下所示，具体取决于产生静电的模型。
在这些测试中，（1）HBM是最常用的电容器ESD抗性测试方法，如下所述。
① HBM（人体模型）：基于静电从人体排出的假设进行测试 ② MM（机器型号）：基于静态从机器排出的假设进行测试 ③ CDM（充电设备型号）：基于静电从带电设备放电的假设进行测试

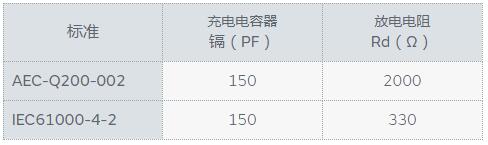

作为HBM的ESD测试标准，有AEC-Q200-002，IEC61000-4-2等，HBM模型常数与标准不同，如下表所示。
HBM ESD测试电路和AEC-Q200-002的放电电流波形如图1和图2所示。
（一世） 当开关2断开时，开关1闭合，并且施加高压电源以在充电电容器（Cd）中累积电力。（ⅱ）开关1断开，开关2闭合，积累在Cd中的电被施加到测试电容器（Cx）以进行测试。
Cx：测试电容器，Cd：充电电容器，Rd：放电电阻器，Rc：保护电阻。

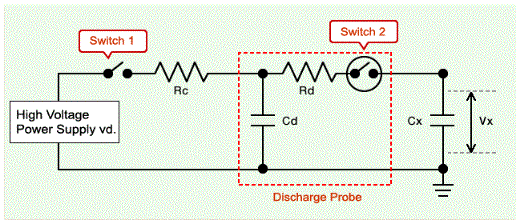

图1：HBM的ESD测试电路
图2：放电电流波形
在AEC-Q200-002中，HBM的ESD测试流程如图3所示，类别分类如表1所示。测试按照图3的流程和耐压等级进行。根据表1分类。

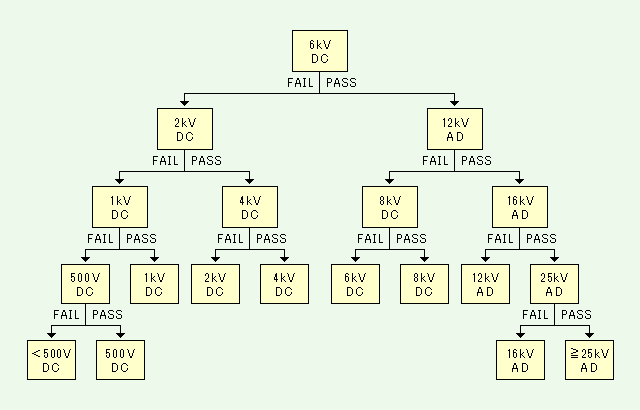

图3：HBM ESD测试流程
表1. HBM ESD测试流程 |
