如果您查看电子设备（如个人计算机）的主板，您可能会看到下面显示的六种电容器中的一些（图1）。常见类型的电容器包括钽电解电容器（MnO2型和聚合物型），铝电解电容器（电解质罐型，聚合物罐型和芯片型）和MLCC。

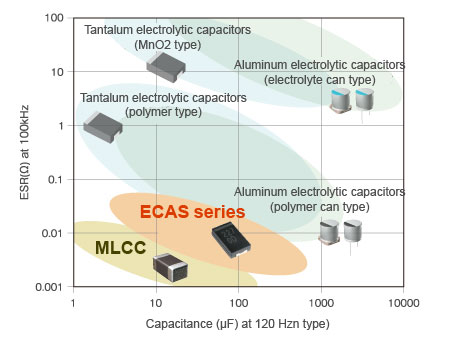

图1.电容器的主要类型
什么是聚合物电容器？ 还有许多其他类型的电容器，例如薄膜电容器和铌电容器，但在这里我们将描述聚合物电容器，一种由村田制作所生产的电容器。
在钽电解电容器和铝电解电容器中，聚合物电容器是一种电解电容器，其中导电聚合物用作阴极。在聚合物型铝电解电容器中，阳极由铝箔制成，阴极由导电聚合物制成。在聚合物型钽电解电容器中，阳极由金属钽制成，阴极由导电聚合物制成。图2显示了这种结构的一个例子。

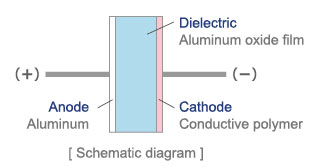

图2.导电聚合物铝电容器的结构示例
在传统的电解电容器中，电解质（电解质溶液）或二氧化锰（MnO2）用作阴极。使用导电聚合物代替了许多优点，使得可以实现更低的等效串联电阻（ESR），更稳定的热特性，更高的安全性和更长的使用寿命。从图1中可以看出，聚合物电容器的ESR低于传统的电解电容器。
请注意，用于阳极的阀金属类型基本上决定了电介质的类型，这又决定了介电常数和直流偏置特性，以及声学噪声特性。因此，通过组合由不同材料制成的阳极，阴极和电介质，可以获得各种各样的特性。每个都有自己的优点和缺点，在选择元件作为电路设计过程的一部分时必须牢记这一点。
ECAS系列 基于阴极材料和结构，铝电解电容器可大致分为三种类型。村田制作所的铝电容器是全固态多层聚合物铝电容器（ECAS系列）（图3）。其他种类的铝电容器包括罐式包裹铝电容器，其使用电解质或聚合物作为阴极。使ECAS系列电容器与众不同的是用作阴极的导电聚合物和铝元件的多层（层压）结构的高导电性。这使得电解电容器中可获得的ESR最低。ECAS系列电容器也可以实现大电容，并且由于缺少直流偏置，在施加直流电压时电容保持稳定。因此，ECAS系列的主要特点是低ESR，高电容。

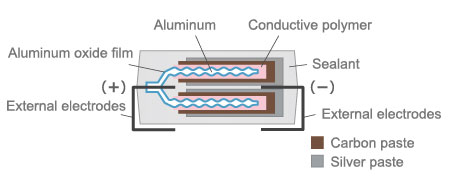

图3. ECAS系列电容器结构示例
ECAS系列的主要应用 通过将ECAS系列添加到其多层陶瓷电容器（MLCC）产品系列中，村田制作所进一步扩大了客户可选择的范围。随着电子设备获得越来越复杂的功能，CPU的电源线需要更严格的电压控制等。保持电压线稳定性有时需要大电容。在过去，我们建议使用多个MLCC，但现在在许多情况下我们可以提议将ECAS系列电容器与MLCC结合使用，以减少组件的数量和成本。

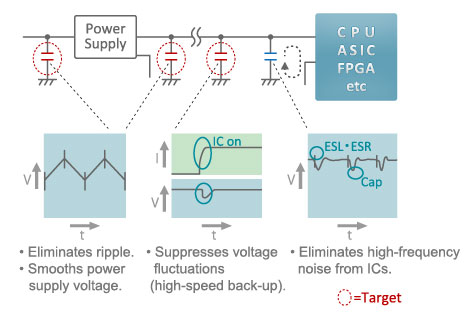

图4显示了CPU或FPGA的电源线的简化电路图。
图4. CPU或FPGA电源线的简化电路图
ECAS系列具有低ESR，低阻抗和稳定的电容特性，非常适用于平滑（消除纹波和高瞬态响应）等各种类型的电源线，可承受电流负载的大幅波动。
基本上，ECAS系列电容器几乎总是与MLCC结合使用，ECAS系列电容器在抑制电压波动（高速备份）的应用中确实显示出其价值。聚合物型钽电解电容器和聚合物型铝电解电容器（罐型）广泛用于抑制电压波动，但ECAS系列电容器因其低ESR和ESR与电容之间的良好平衡而更加理想地适用于此类应用。
ECAS系列电容器广泛用于PC和外围设备（笔记本电脑，服务器，主板，多功能打印机等）和数字AV产品（LCD电视，游戏机，机顶盒等）。
如果您正在为CPU设计电源线，我们建议您使用ECAS系列。 |
